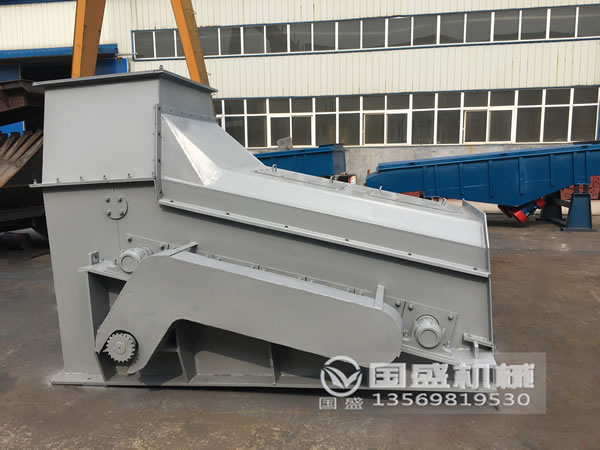

波動篩煤機

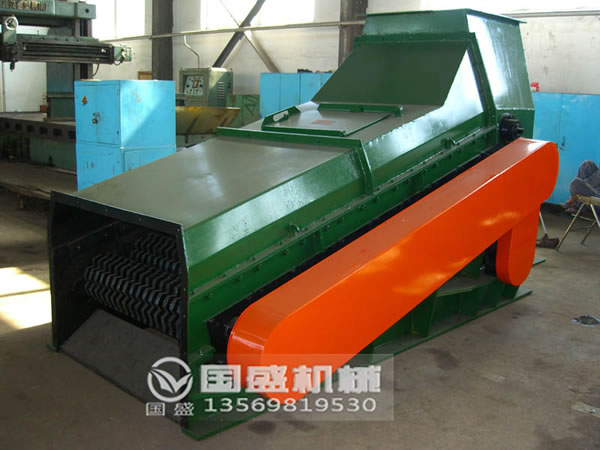

波動篩

  BS系列波動篩煤機是一種為未經篩選的原煤篩分設計的專用篩分設備，用于碎煤機前可將未經篩選的各種不同規格的顆粒物料分級篩分得到所需的出料粒度以滿足用戶的需要。本產品是火力發電廠輸煤系統的重要設備之一，在冶金、化工、建材、煤炭等系統也可廣為利用。

產品優勢

　1、本產品具有體積小篩分效率高出力大且能自動清理篩面不堵篩、適應性廣、篩機無振動、無粉塵、噪音小等特點;
　     2、 本機具有旁路裝置可實現自動控制。其技術水平為當代國內和國際先進水平。本產品曾獲"市優"、"省優"稱號。

工作原理

  波動篩采用單軸驅動，所有篩軸按同一方向旋轉，使物料沿篩面向前運動，同時攪拌物料，符合粒度要求的小顆粒物料，受自重和篩片旋轉力的作用，從篩孔中落下，直接由帶式輸送機送走；不符合粒度要求的大顆粒物料繼續向前運動，被送入碎煤機中破碎。變傾角等厚波動篩是在普通平篩面滾軸篩的基礎上研究開發的一種新產品，篩機采用等厚篩分原理，篩面設計成帶有不同傾角的三段篩面一次排列，靠近進煤斗的篩面傾角為25°，使進入篩機的物料迅速向前移動，減薄物料層厚度，保證物料不在前段篩面上堆積，有利于物料的篩分；中間段篩面傾角為15°此時物料量仍較大，所以采用中等篩面傾角，除了使物料較迅速向前移動減薄物料層厚度外，也使物料在這段篩面進行有效的篩分；靠近出料口的第三段篩面傾角為5°，物料在這段篩面上向前移動的速度較前兩段要慢，使物料在這段篩面上得到充分的篩分，也得到一個較理想的篩分效率。

技術參數

型號	出力t/	軸數	篩孔尺寸m	篩分效率%	篩軸轉數r/mi	外形尺寸mm	重量kg
BS100	100	6	40×100	98	140	2655×2250×1400	3500
BS200	200	7	40×130	98	140	3100×2550×1935	5100
BS300	300	7	40×130	98	140	3100×2900×1935	6000
BS500	500	8	40×130	98	140	3400×3000×2050	6500
BS700	700	9	40×130	98	140	3800×3100×2150	7100
BS1000	1000	11	40×130	98	140	4200×3100×2250	7820

 注：以上波動篩煤機型號尺寸為標準直線篩機型，如用戶有特殊要求可量身定做。

波動篩結構

變傾角等厚波動篩是由機體、機蓋、篩軸、進煤斗、出口罩殼和控制柜六大部分組成:
1、機體部分
　 機體為焊接件，所有篩軸總成通過聯結螺栓固定在機體，機體側面裝有襯板。
2、機蓋部分
　 機蓋為焊接件，機蓋起密封作用，機蓋上面設有檢修門，前、后跟進煤斗和出口罩殼聯結。

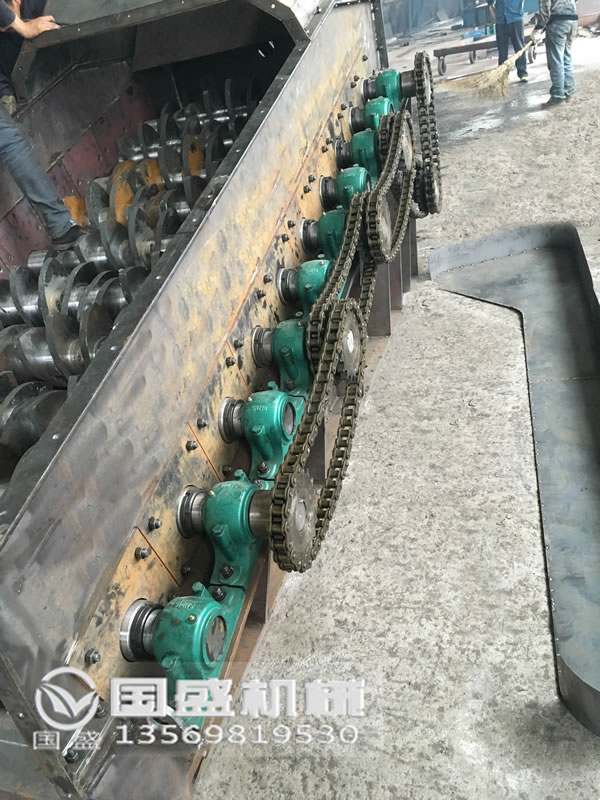

3、篩軸總成部分

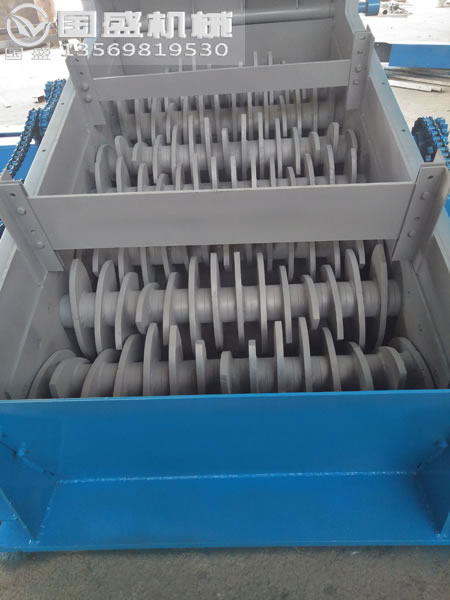

　 篩軸總成由輥道電機（含減速機）、篩軸、篩片、平鍵、鎖緊螺母、聯軸器、軸承座及軸承座附件組成，輥道電機（含減速機）與篩軸通過聯軸器直聯。
4、進煤斗部分
　 帶旁路的進煤斗為焊接件，內設擋板，擋板通過電動推桿執行器推動，限位翻轉，進煤斗內裝有襯板。
5、出口罩殼部分
　 出口罩殼為焊接件，出口罩殼起密封作用，出口罩殼上面設有檢修門。
6、控制柜部分
   箱體為防爆、防水專用電控箱，根據用戶需求內配PLC控制系統，解決遠程操控更方便、更快捷。

產品維護

1、工作時，首先開車，然后加入待篩分物料，否則會造成機器損傷，降低機器使用壽命；
     2、在機器使用過程中，每次開機前必須檢查機器內是否存有物料；
     3、應先開機，后給料。停機時，應先停料，后關機。確保停前機器內沒有物料；
     4、禁止帶負荷開機；
     5、每三個月向軸承內部加注潤滑油一次；
     6、 機器投入使用后三個月檢修一次；

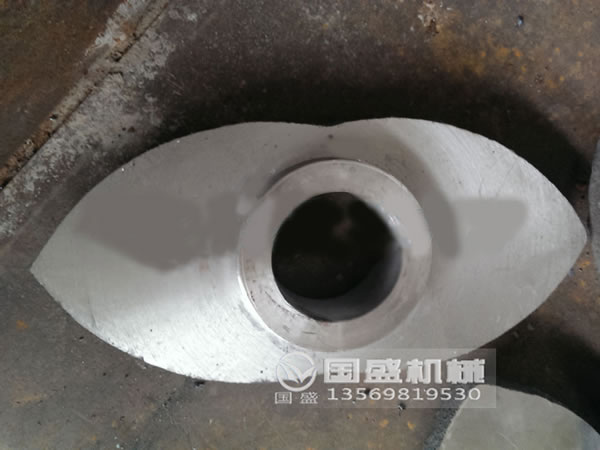

     7、當篩片受損嚴重后，不能達到篩分目的時，應及時更換新的篩片.
